Gammel PA FET modul fra Gladsaxe TV transmitter Ch E4.



Denne side indeholder info om hvordan et gammel PA modul fra en af de  nu slukkede

Kanal 4 sender i KBH  kommer til at virke på 4m eller og 6m eller måske begge bånd !!!!



  I 2010 var jeg så heldig at få fingrene i nogle gamle PA moduler som har siddet på Gladsaxe TV senderen kanal E4, tanken var jo straks at få dem til at virke på 4m men mulighed for 6m skal jo også afprøves.

De første test viser at PA har et gain på ca. 18.5dB på 50.2MHz med 10W er der 700W out. Så PA kan sagtens levere 1KW+ på 6m. Har efterfølgende haft 1.2KW ud på en dummy load.

Næste test er 4m desvære har jeg pt kun 5W styreeffekt. Med 5W ind i PA giver det 250W ud mere følger når jeg får testet PA ved fuldt output på 4m men et gain på ca. 17.1 dB på 70.1MHz

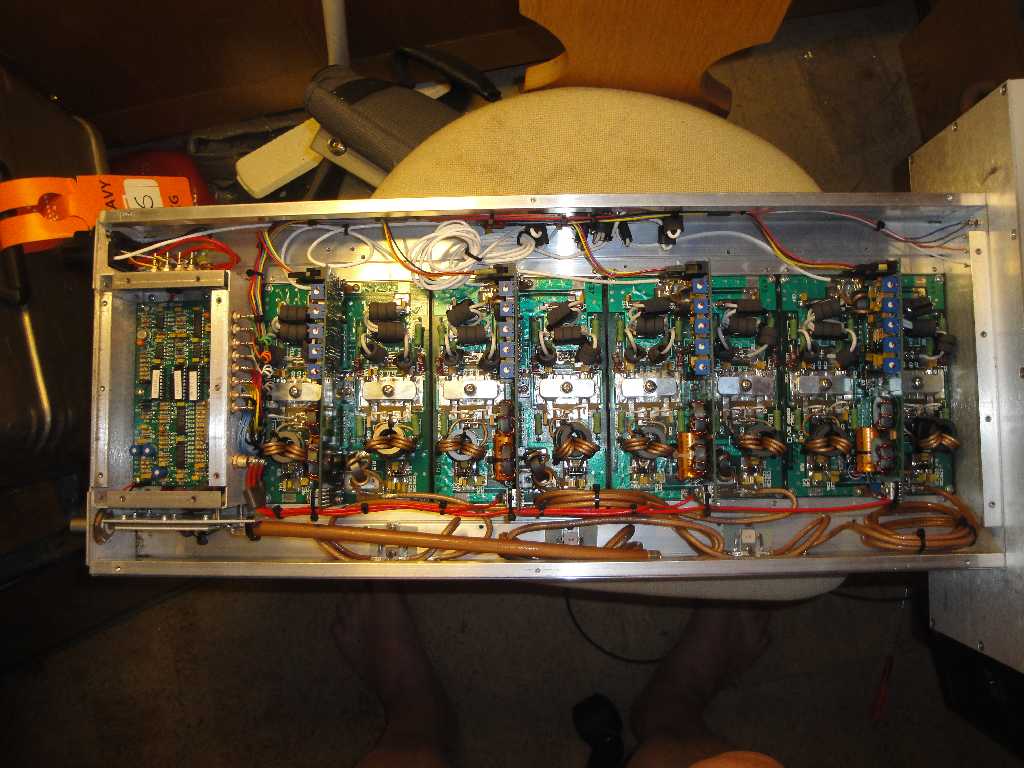

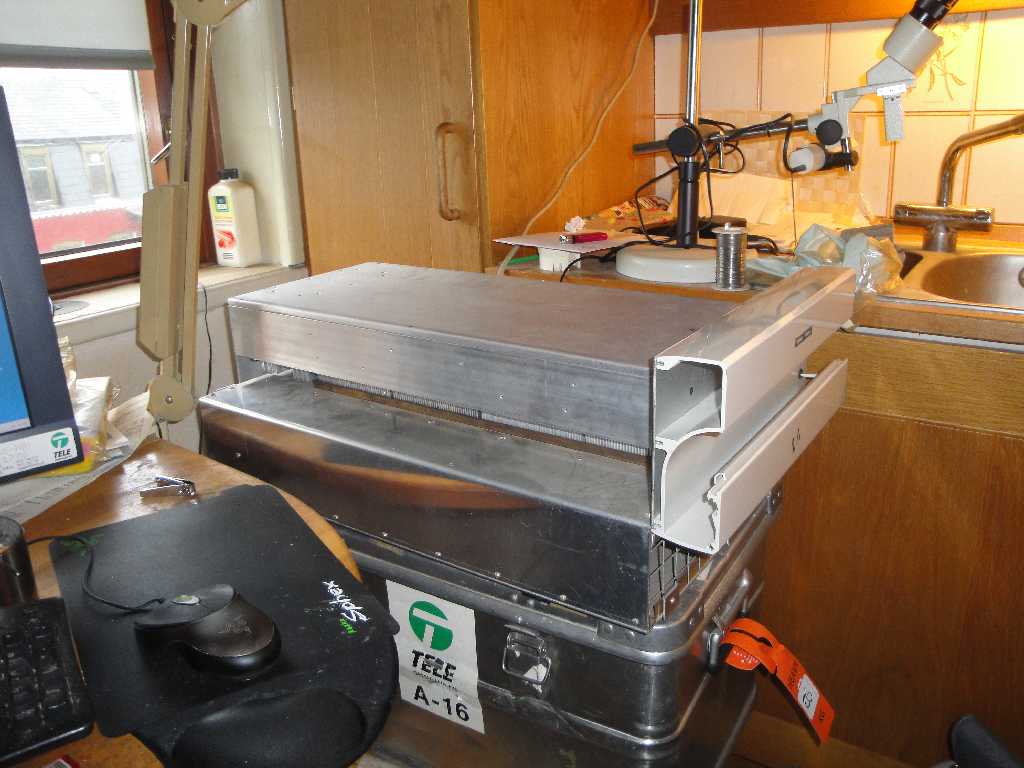

Her PA og nedeunder blæser enhed, nu mangler jeg bare 48VDC for at komme videre

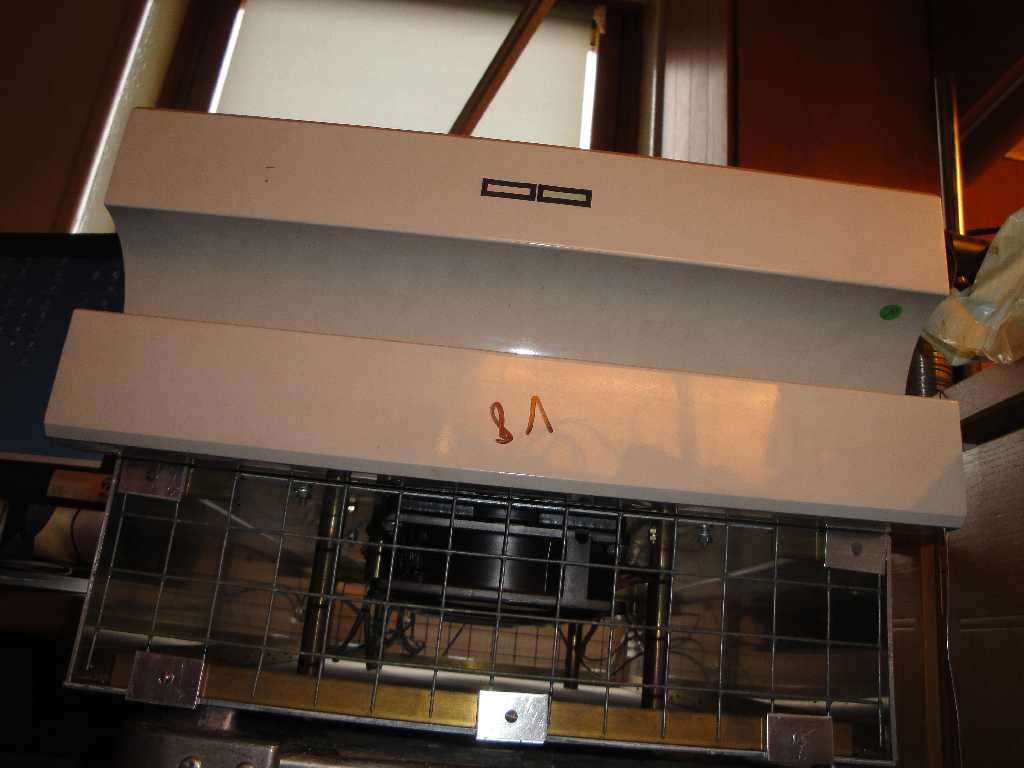

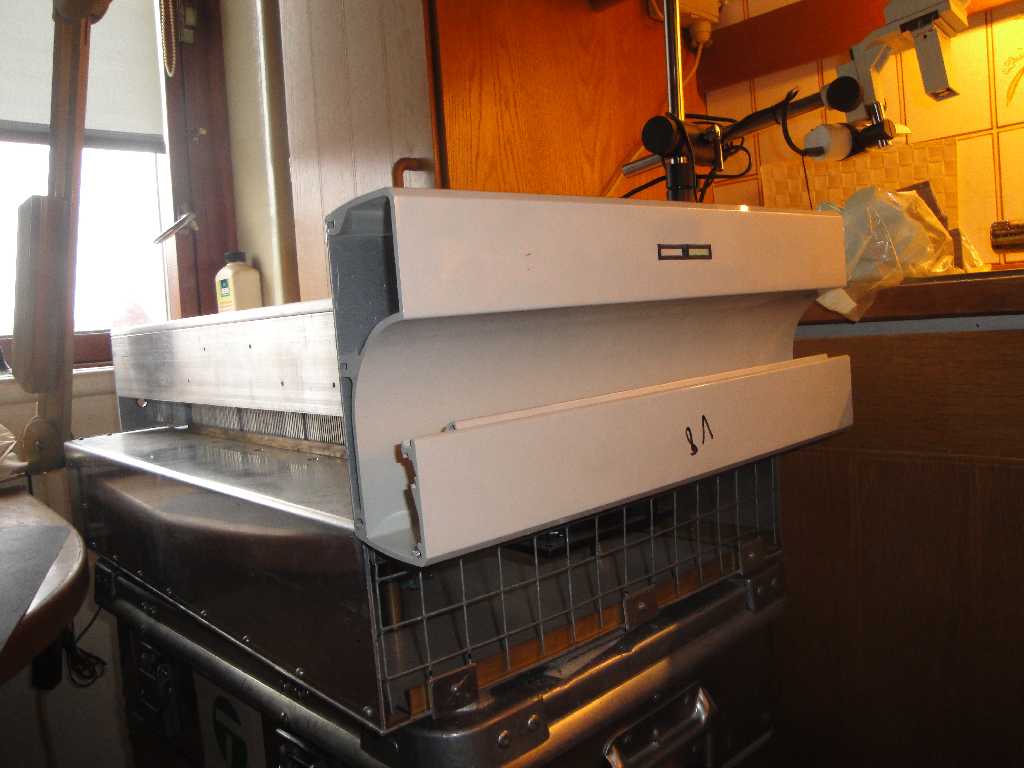

PA+blæseer(FAN unit)

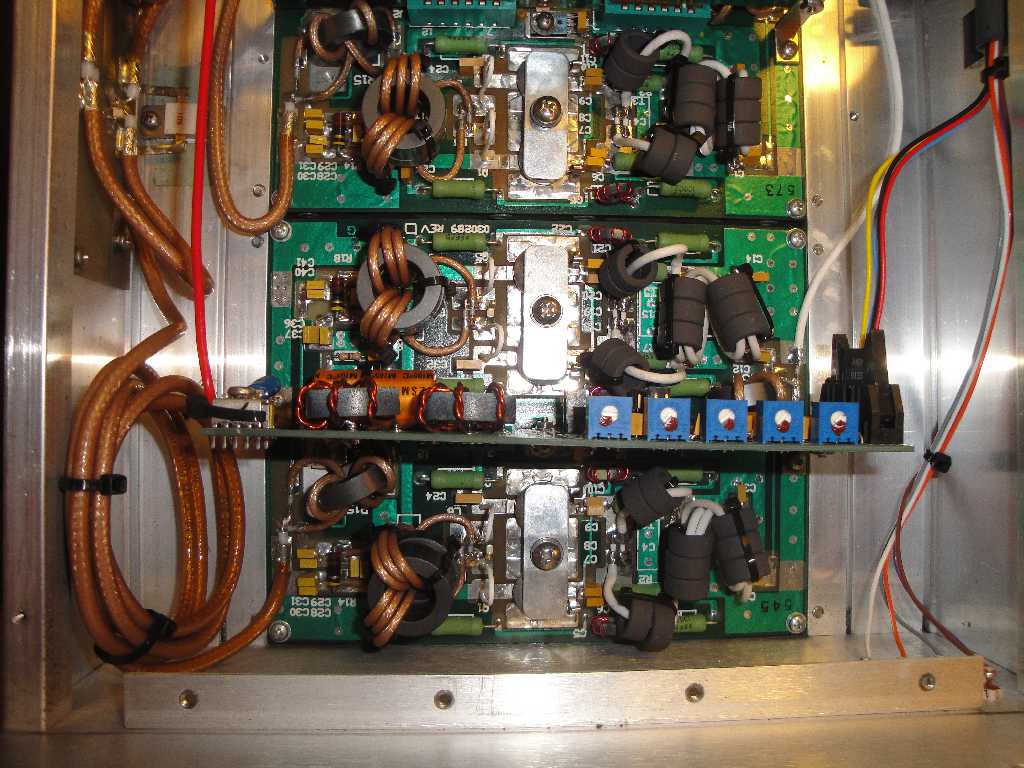

MFG 110968 Fet's

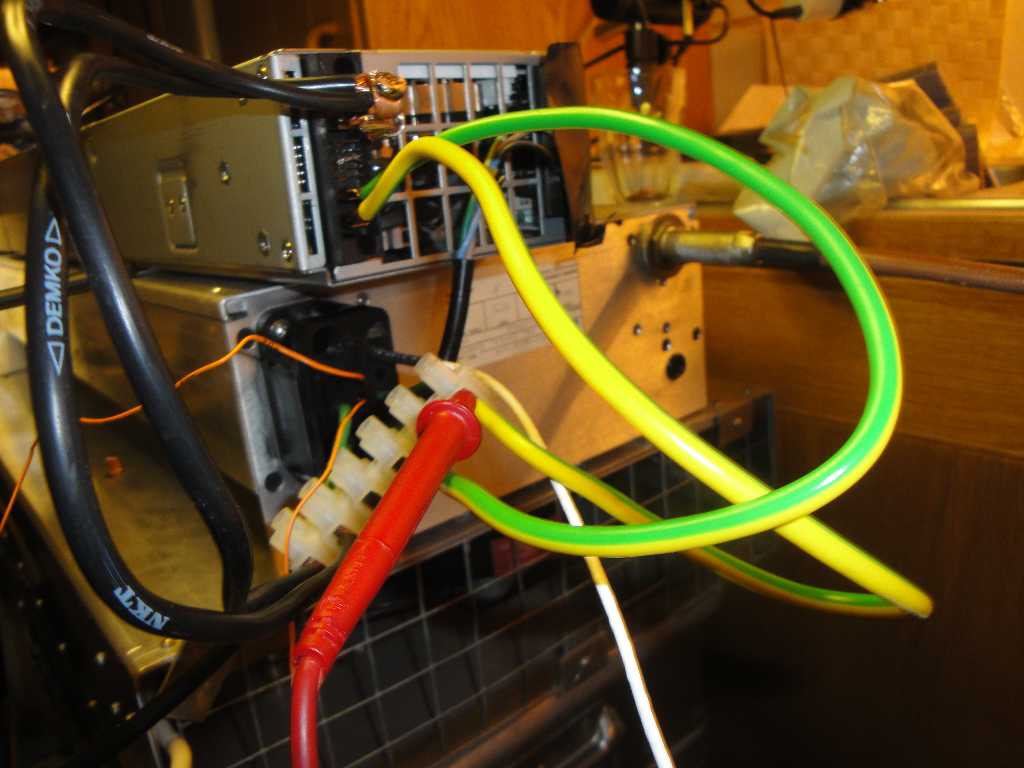

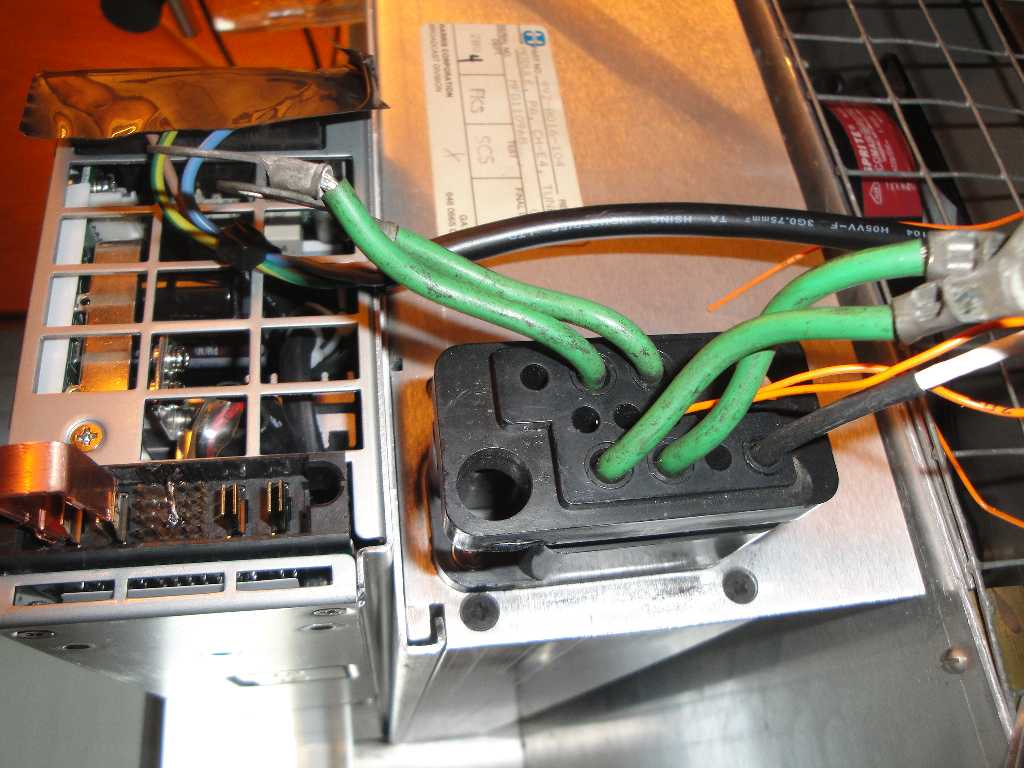

tilslutning af 48VDC til PA

ja måtte lige finde div for at få strøm på

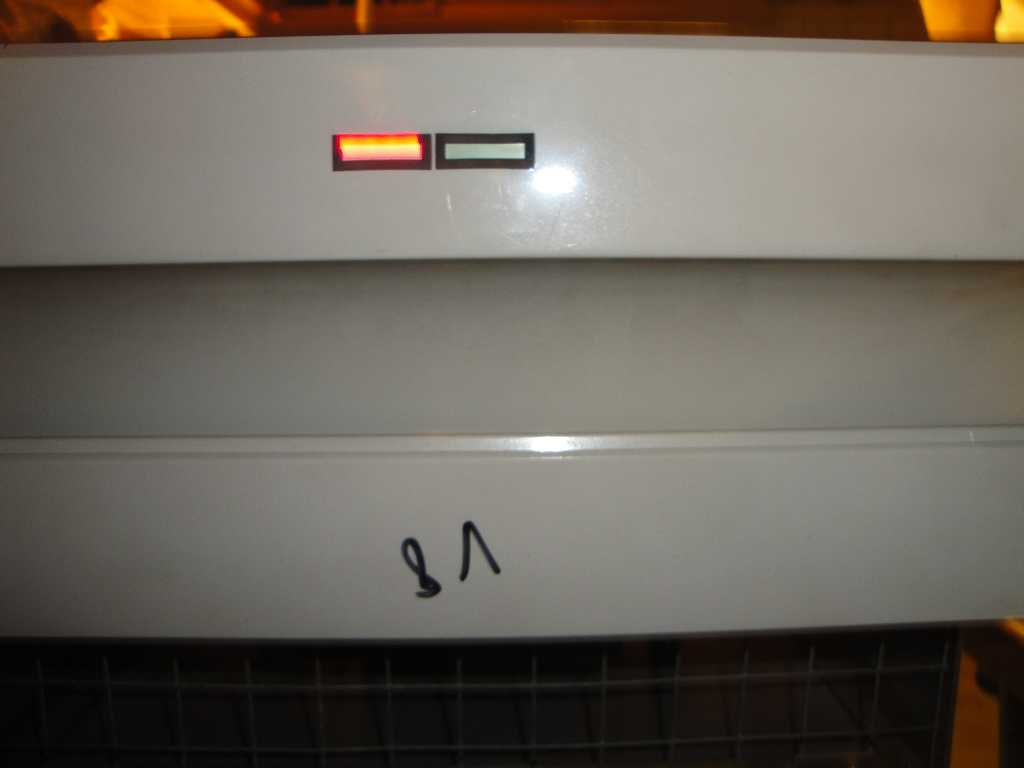

Så er der lys i lygten på PA når 48VDC er ON

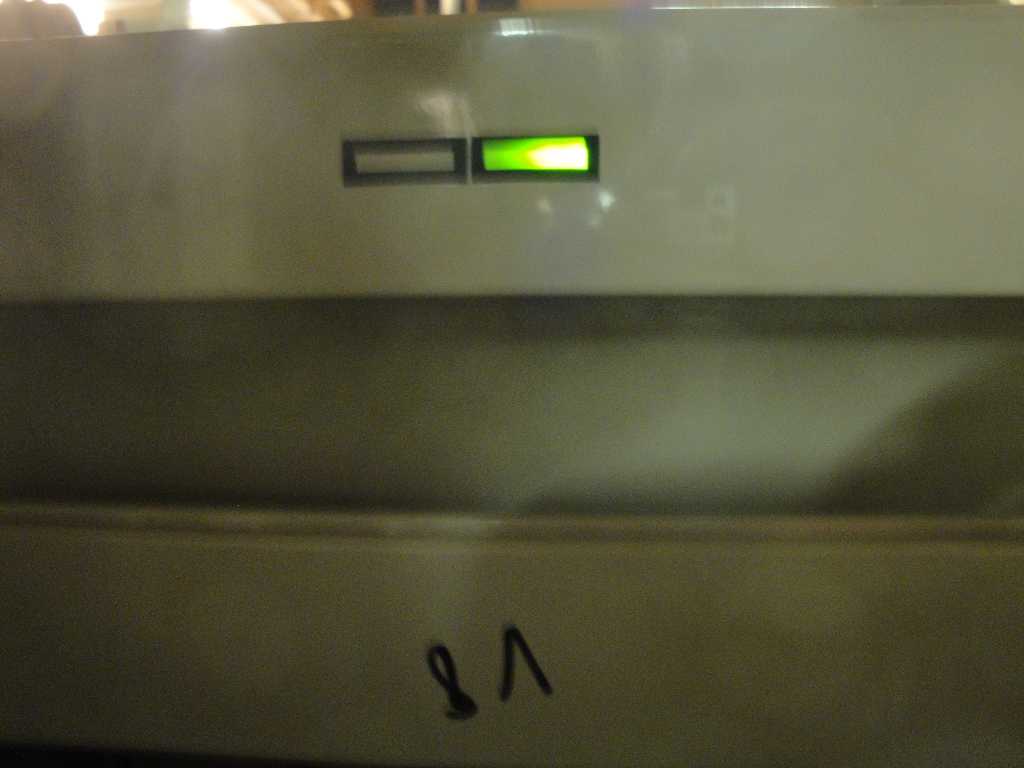

Så er lygten GRØN når PA bliver ptt og PA træker bias

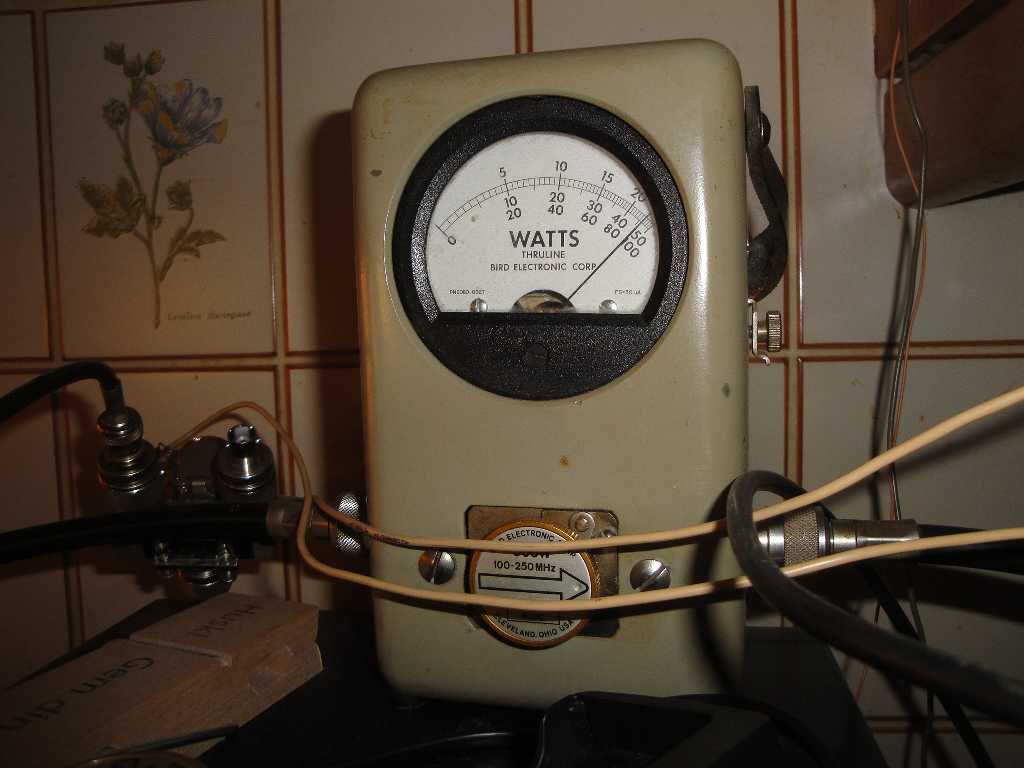

Watt meter med forkert probe viser ca 500W med 7-10W ind på 50MHz

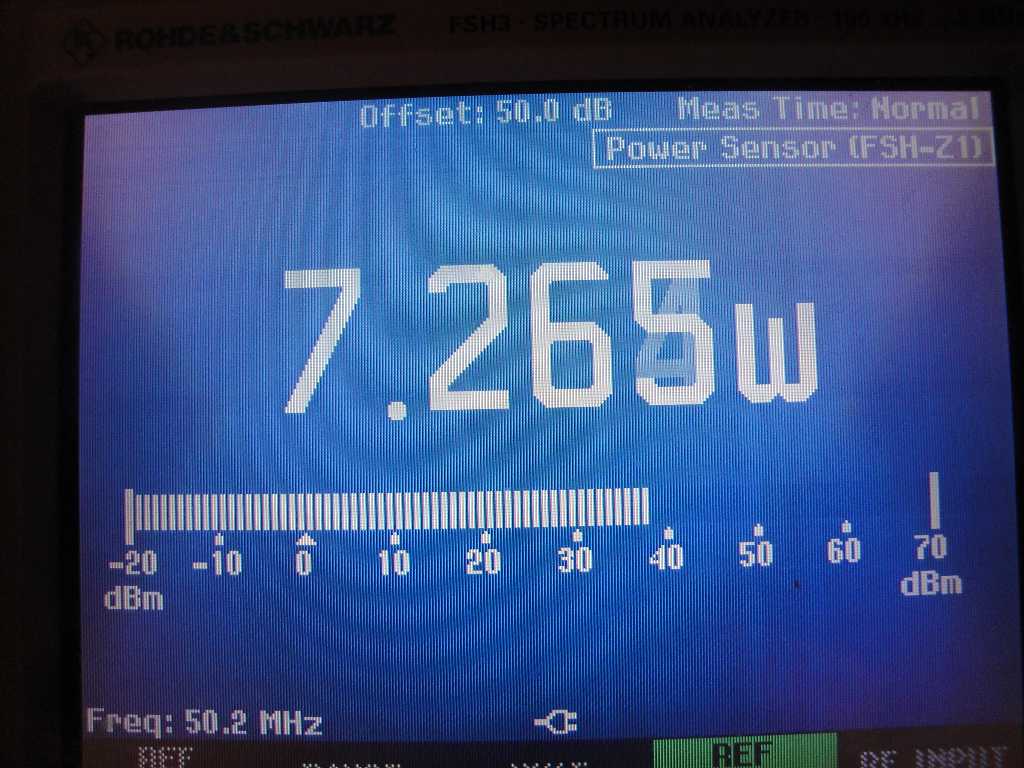

lidt mere kontroleret måling 7.2W ind i PA på 50.2MHz

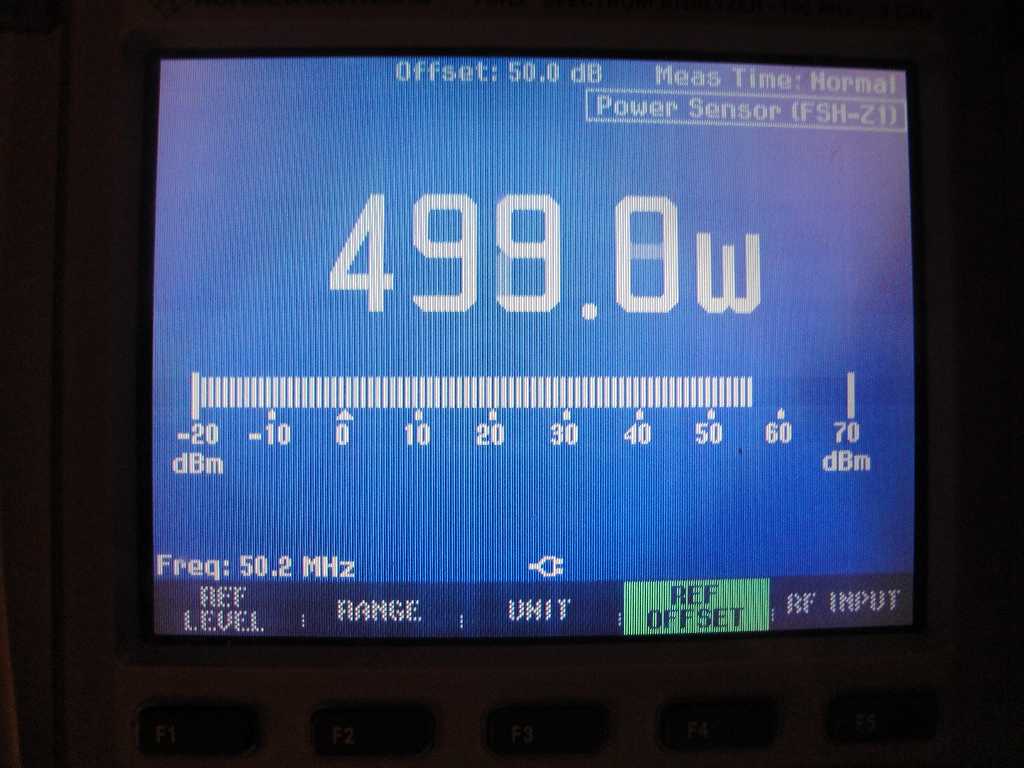

ca 500W output med 7.2W input dette giver et gain på ca 18.5

dB

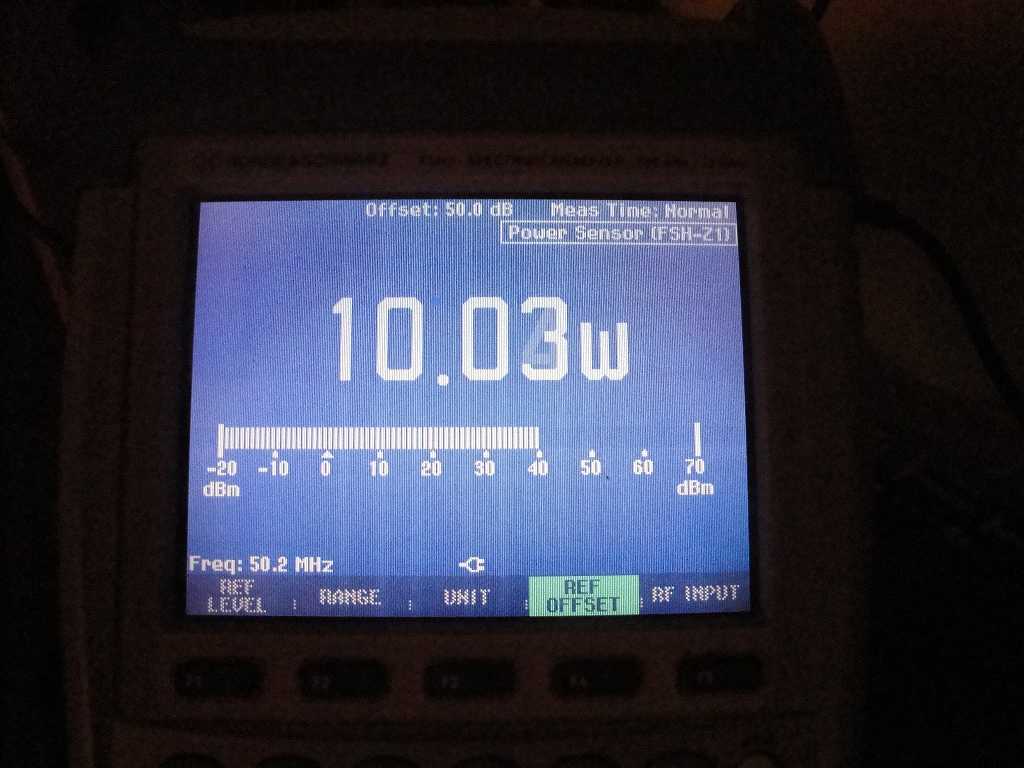

med 10W ind ca 700W ud

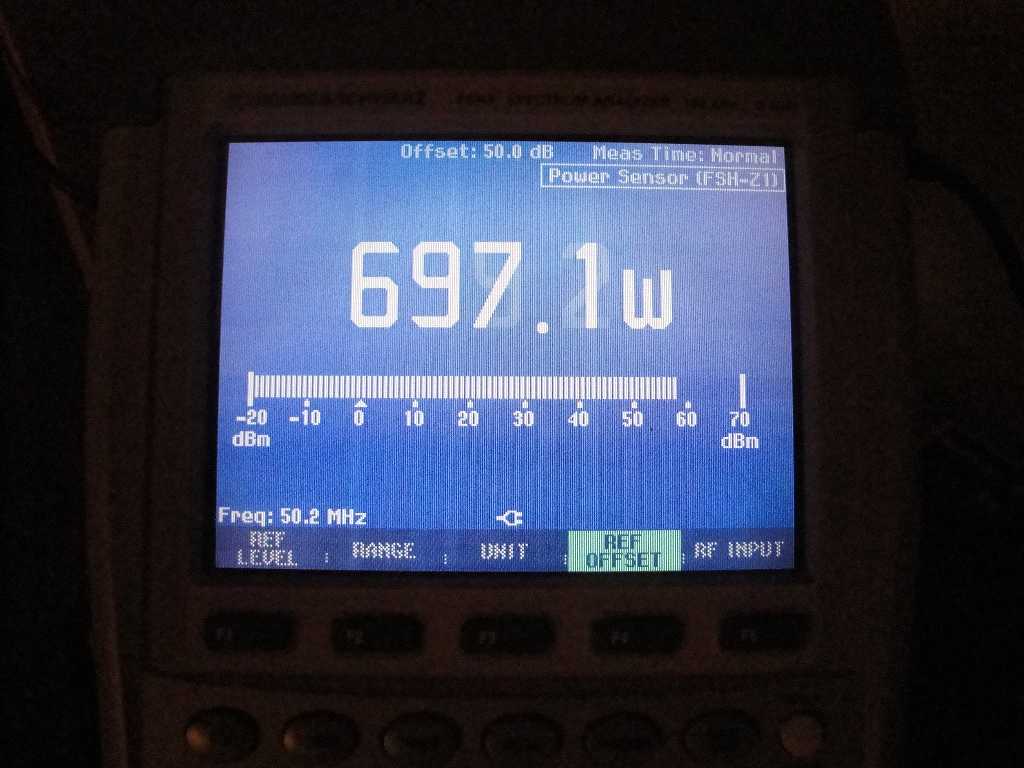

700W ud med 10W ind gain på ca 18.5dB

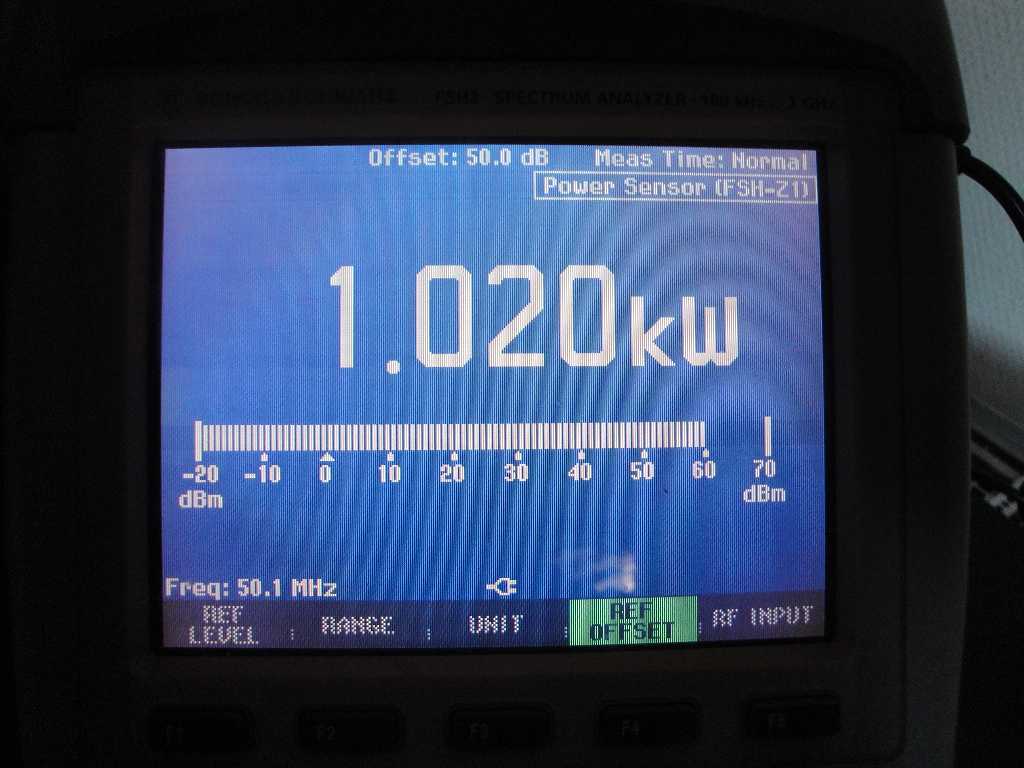

Lidt mere input 1KW output på 6m

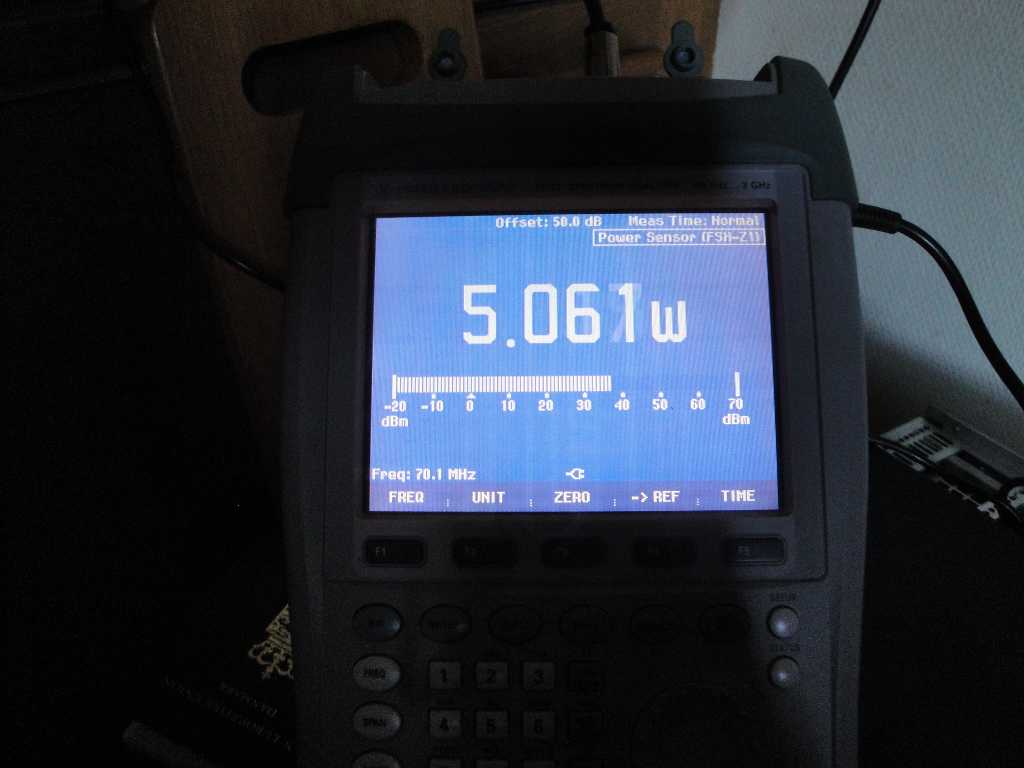

4m test 5W ind i PA

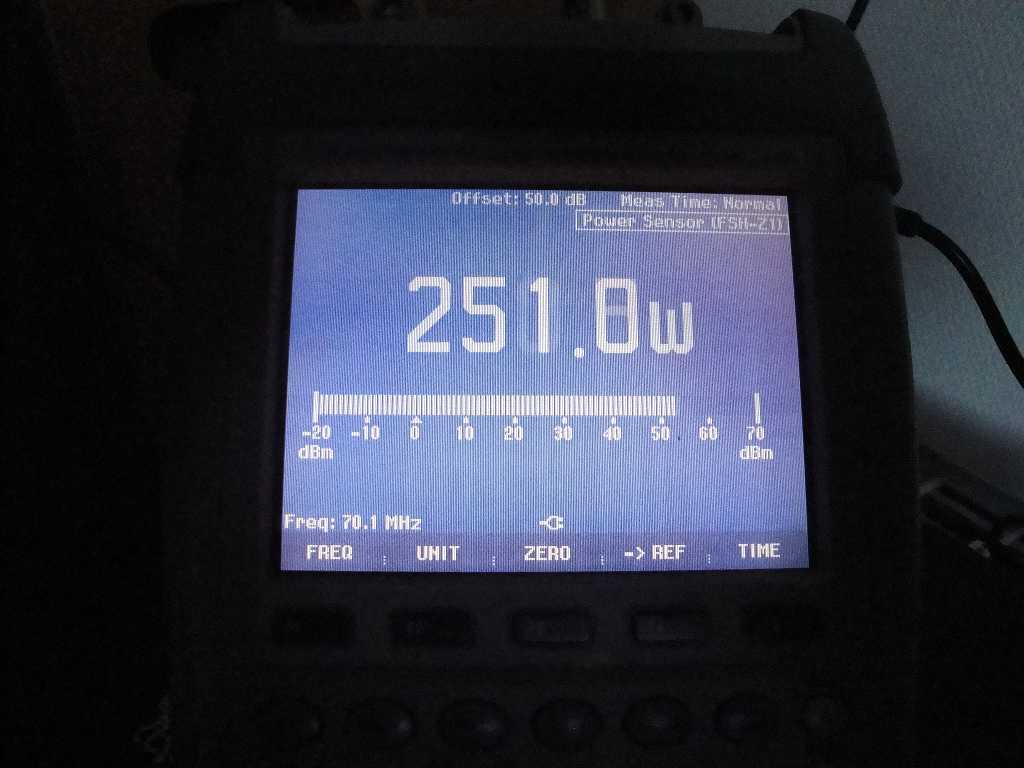

250W ud med 5W ind et gain på ca 17.1dB

Desvære har jeg ikke mere input effekt at lege med så kan ikke afprøvere mere pt men men flere test skal laves.





48VDC 3000W for 4m/6m PA (HP ESP120 48V 3KW PS (HP part 226519-001))

Vi fandt på Ebay en HP ESP120 48V 3KW PS (HP part 226519-001) men fandt også en leverandør i DK proshoppen.dk som kunne levere enhed inkl fragt for 397,- kr det var jo billigt for 48VDC 3000W men ellers kan de købes på ebay for ca 30-50USD hertil kommer så fragt evt. moms.

for tilslutning af 230VAC se pdf dokument side 2

Før PS tænder skal der laves en lus på 3 ben iflg materiale fået på nettet PSON,PESENT og PSKILL, men iflg pdf dokument side 1og 2 skal ben  "PSON" to 5Vsb return." kortsluttes det har jeg endnu ikke afprøvet.

For at få PS til at kunne levere kun 48VDC skal den modificeres med et nyt potentiometer eller en fast modstand.

Tak til OZ1LPR for hints.

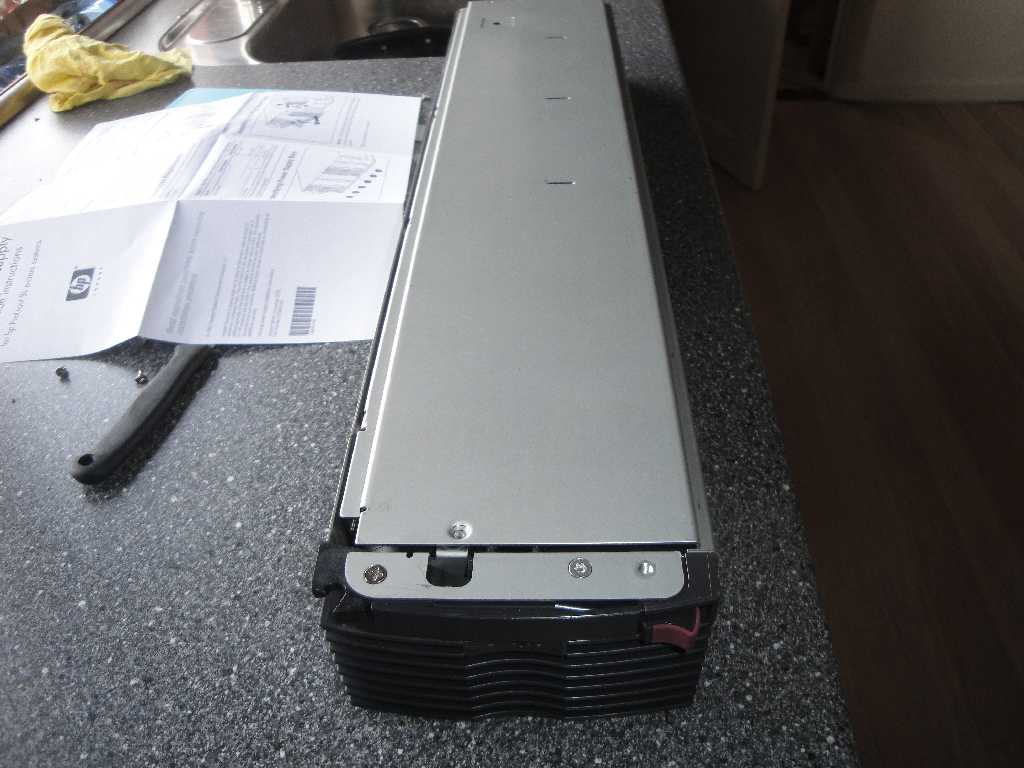

397,-kr 48V 3000W

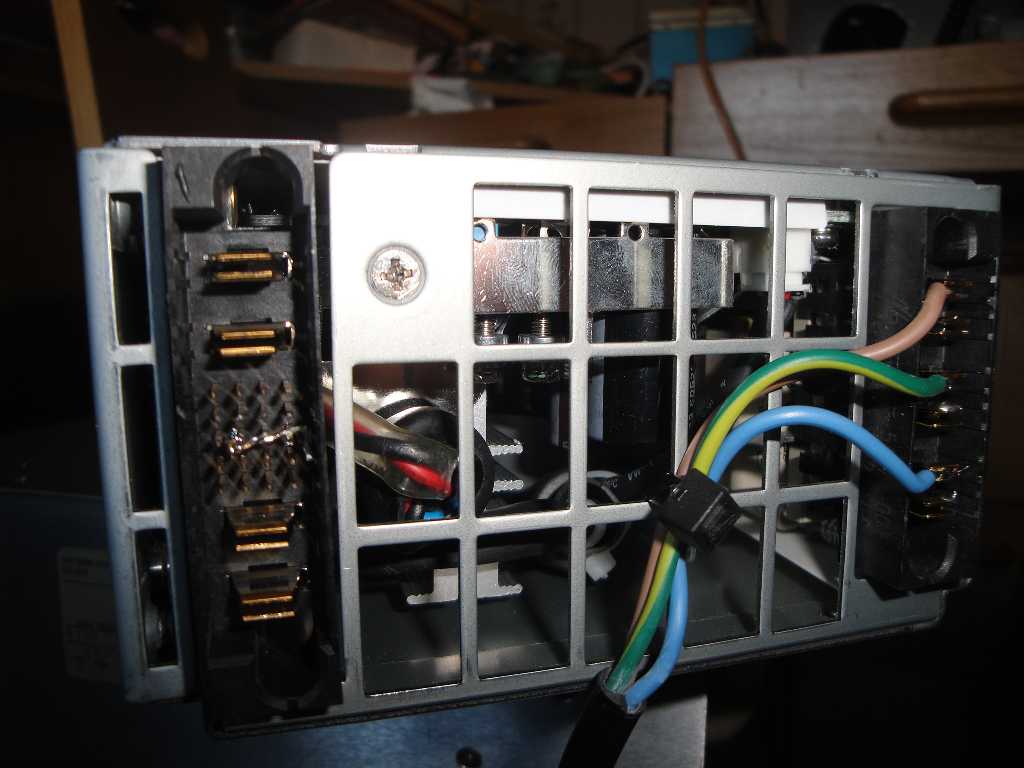

Tilslutninger af AC th. og DD out og multistik tv

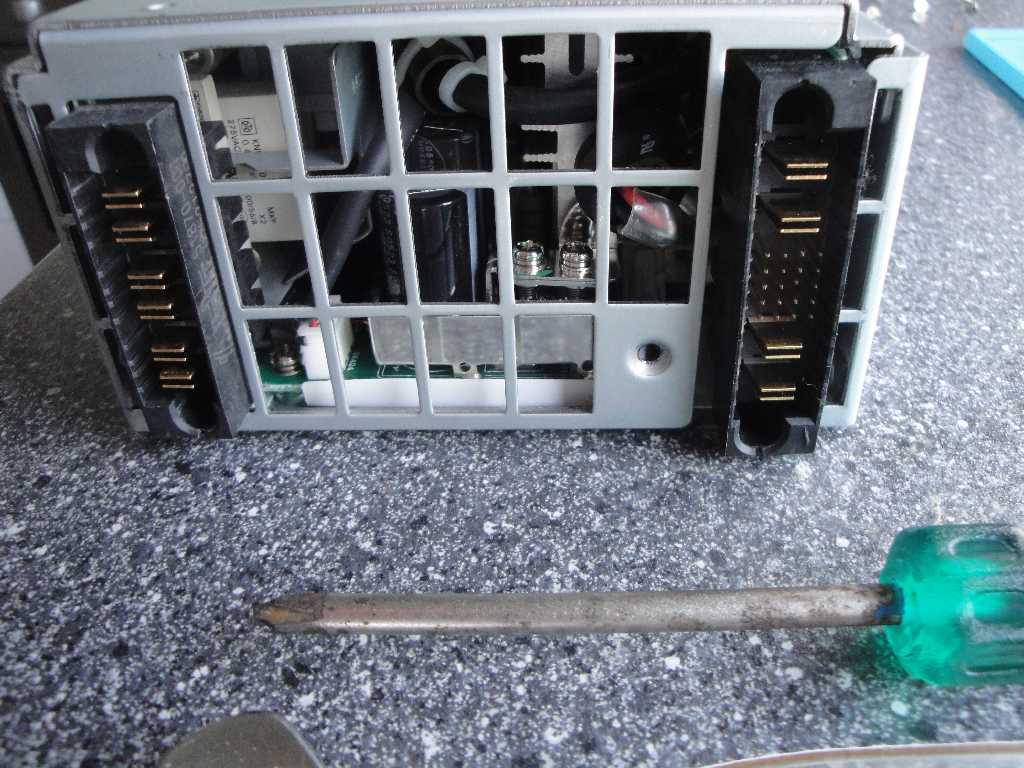

før PS tænder skal der ligges en lus i multistik, imellem 3 ben som på foto

De første målinger

hvordan får jeg den mon ned på 48VDC

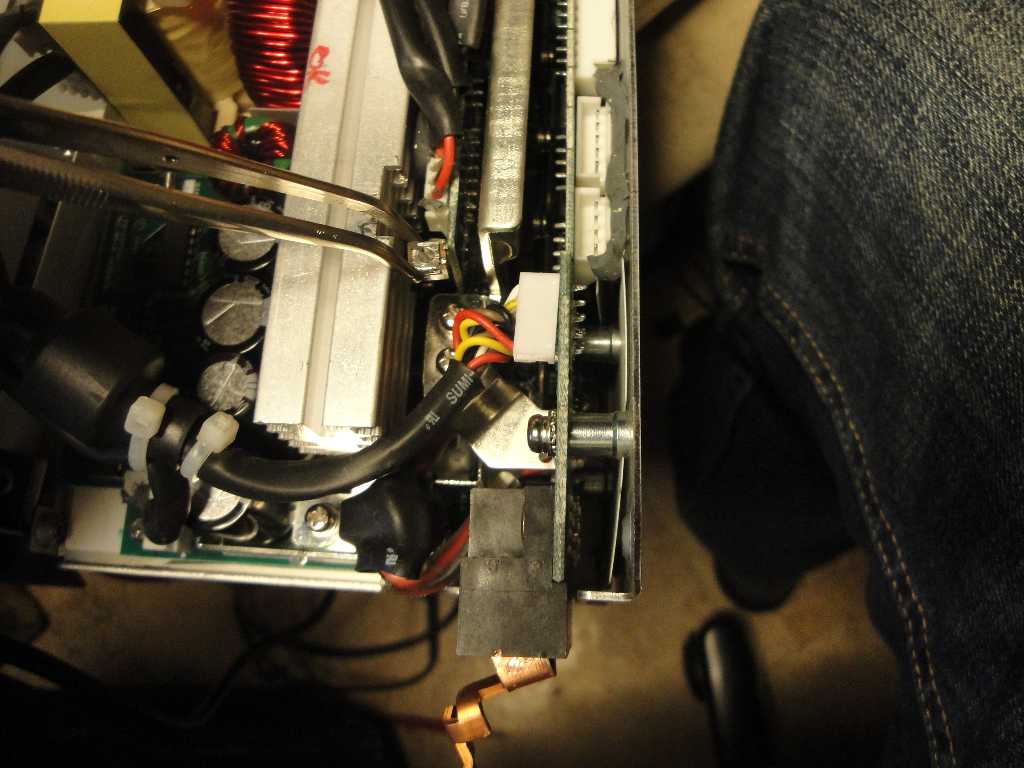

Fjern potentiometer

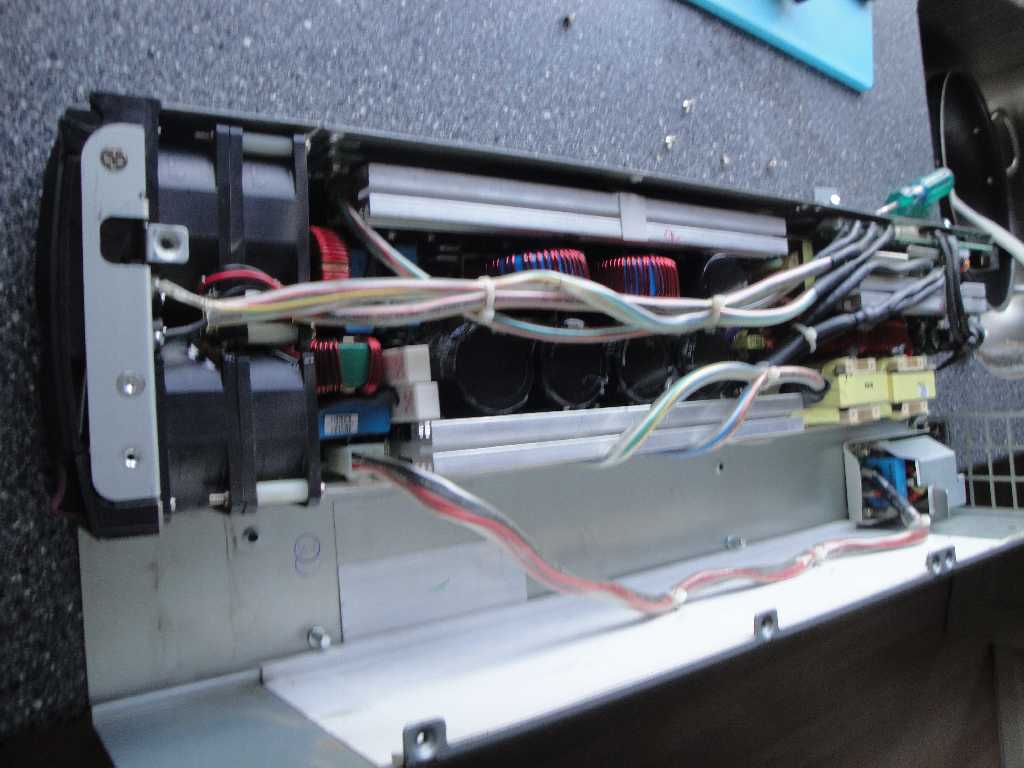

Jeg siger med det samme det er ikke let fordi der er ikke meget plads, pot er en et smd pot og er monteret på ovensiden af print

Isæt nyt potentiometer eller en modstand omkring 2K-ohm

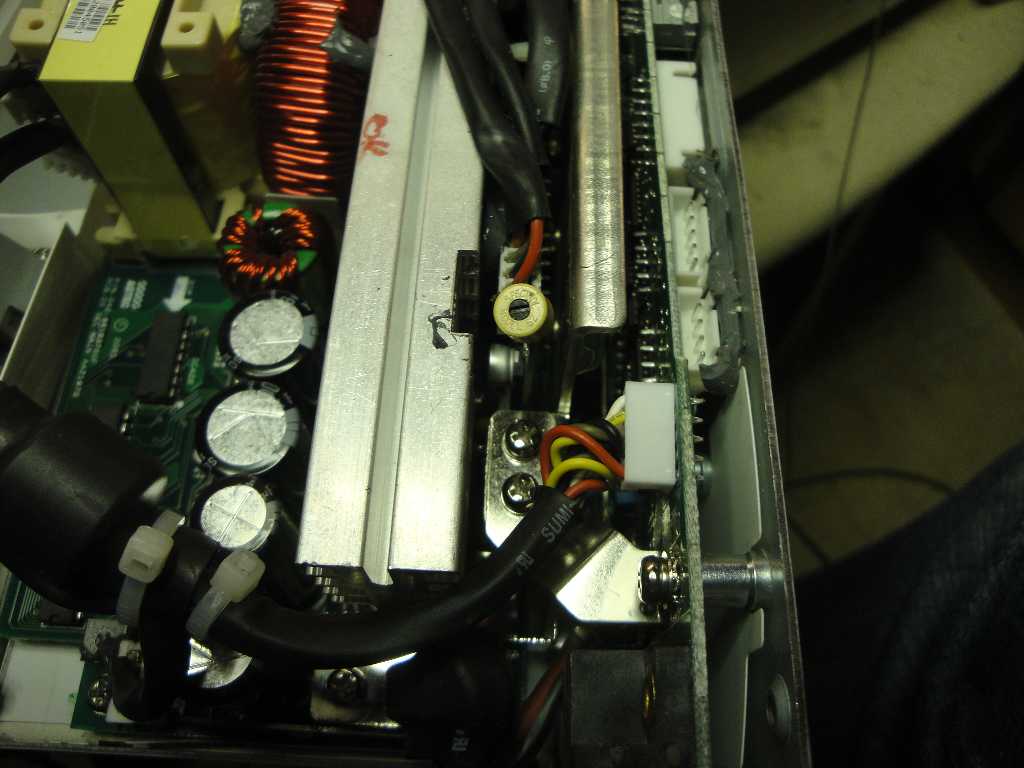

Jeg isatte et potentiometer på 10K men 2.2-4.7K er nok

Justere til 48VDC eller deromkring

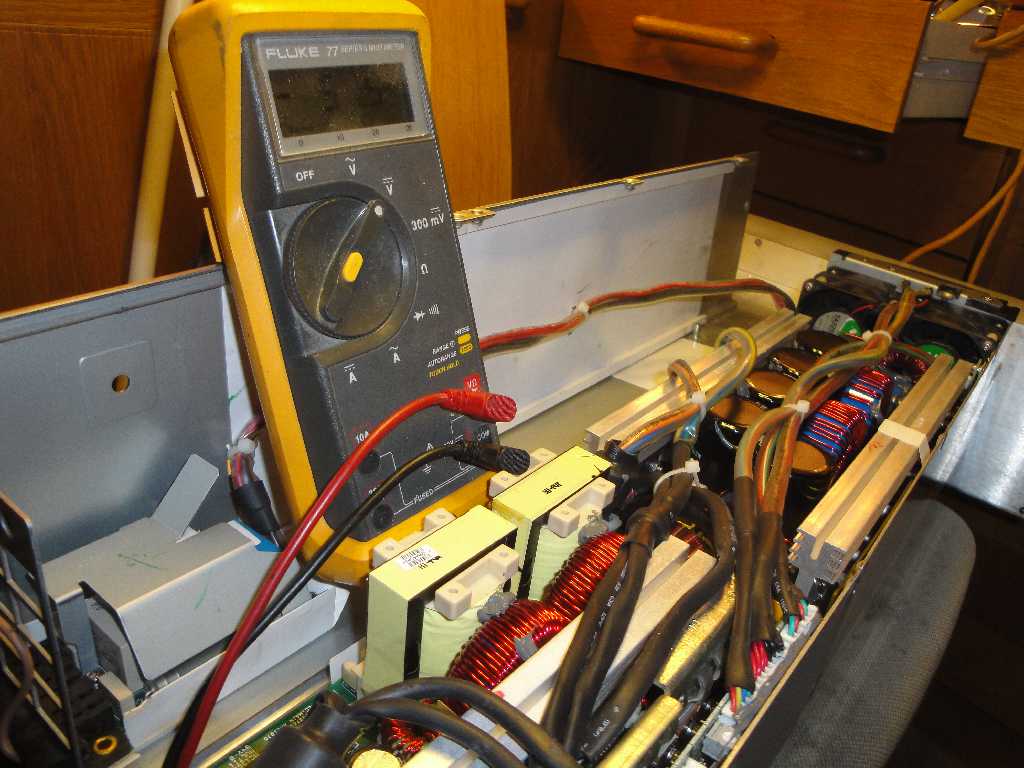

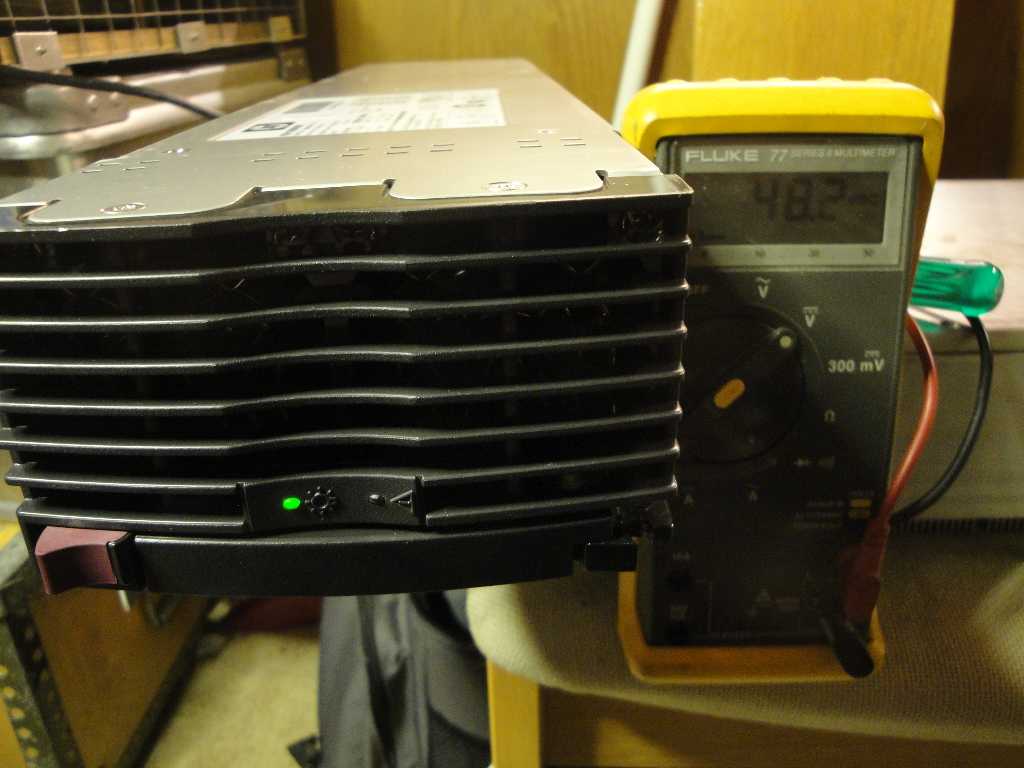

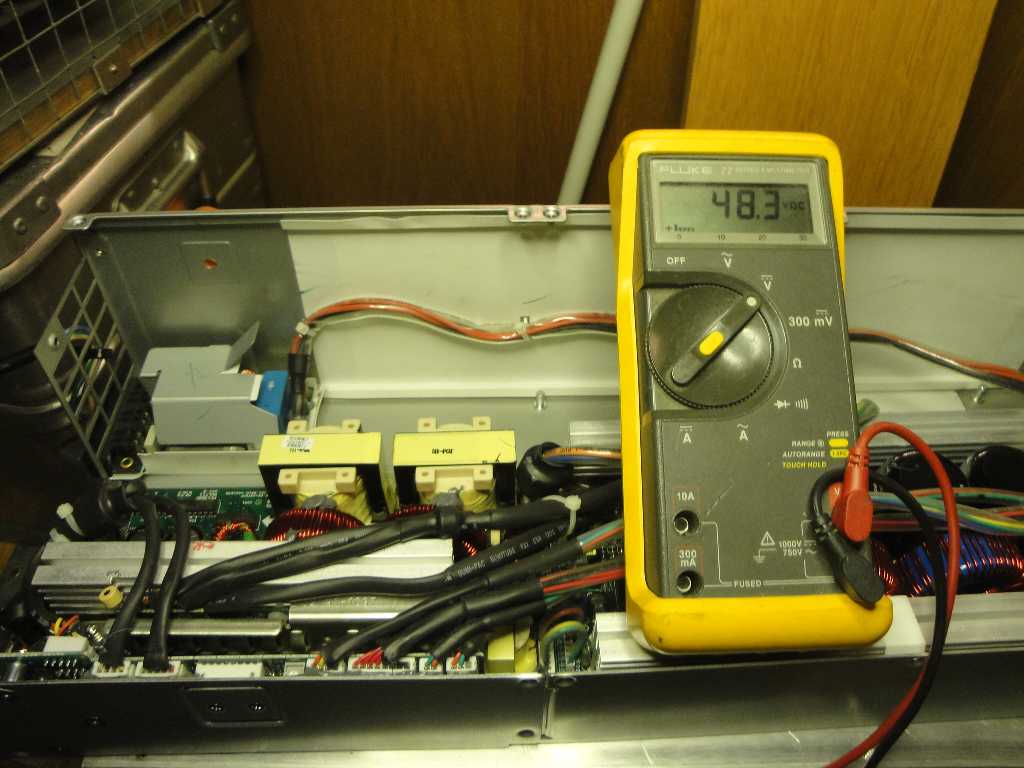

Færdig 48.2VDC PS 57A for mit FET PA
