5P5T nye 4elm 144Mhz 50 Ohms yagi(yu7ef redseign of EF404S)

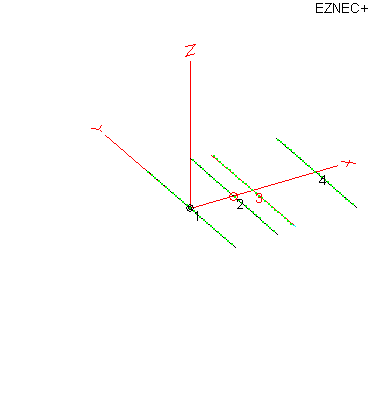

EF0402S | RE | DE | D1 | D2 |
Spacing | 0 | 282mm | 407mm | 818mm |
Elem length | 1025mm | 999mm | 951mm | 907,4mm |
Element diameter 5mm Alu tube

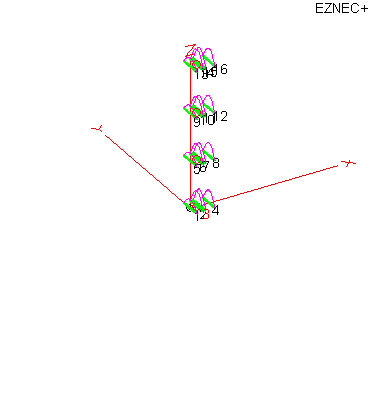

Stack 4over4
stacking distance 1m free space
Simulated stack 1m low ant 4m AGL
stacking distance 1.5m Free space
Simulated low ant 2.5m AGL
stacking distance 1.7m free space
Samme som de gl Tonna
Simulated low ant 3m AGL(som de gl Tonna)
stacking distance 1.8m Free space
Simulated low ant 1.6m AGL
stacking distance 1.9m Free space
Simulated low ant 2.4m AGL
stacking distance 2m Free space
Simulated low ant 1m AGL
