60 METER TOWER MED 4X27 M TOPLOAD

3m over AGL

36 Ground radials 3m AGL,  50M long.

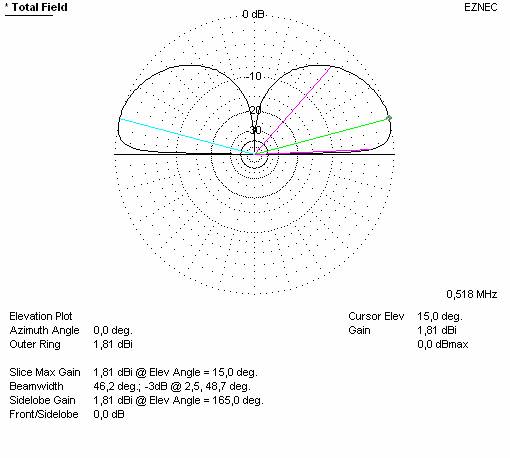

TYPE: TELE GREENLAND FOR 518 KHz

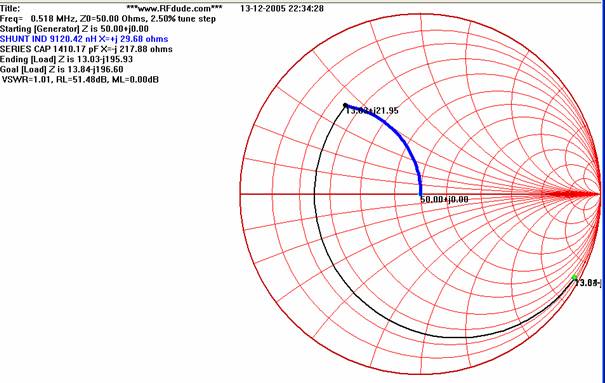

60m med 25m topload 518Khz (2-Ohm til jord)

ertical over real ground                    13-12-2005     22:09:49



         --------------- SOURCE DATA ---------------



Frequency = 0,518 MHz



Source 1      Voltage = 3747 V. at -85,97 deg.

              Current = 19,01 A. at 0,0 deg.

              Impedance = 13,84 - J 196,6 ohms

              Power = 5000 watts

              SWR (50 ohm system) = 59,757  (450 ohm system) = 38,739

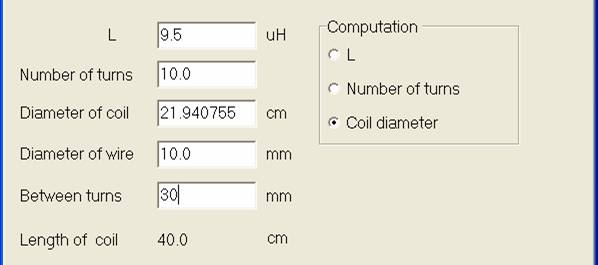

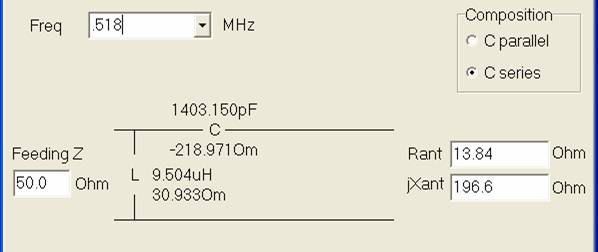

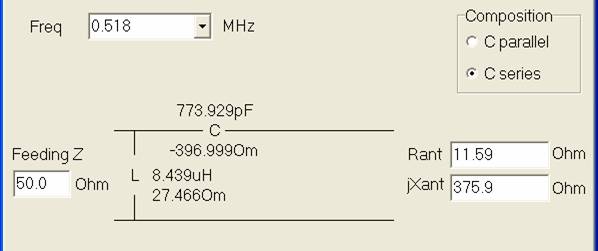

60m uden  topload 518Khz(2-Ohm til jord)

         ---------------                        EZNEC ver. 4.0



Vertical over real ground                    13-12-2005     22:19:36



         --------------- SOURCE DATA ---------------



Frequency = 0,518 MHz



Source 1      Voltage = 7813 V. at -88,23 deg.

              Current = 20,77 A. at 0,0 deg.

              Impedance = 11,59 - J 375,9 ohms

              Power = 5000 watts

              SWR (50 ohm system) > 100  (450 ohm system) = 65,955

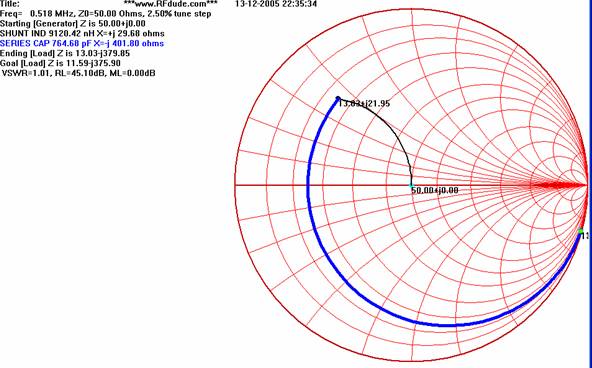

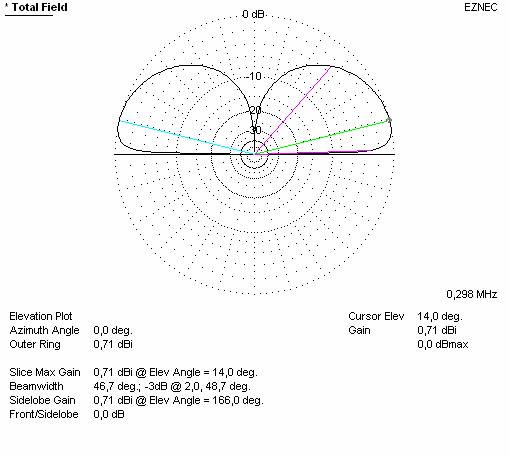

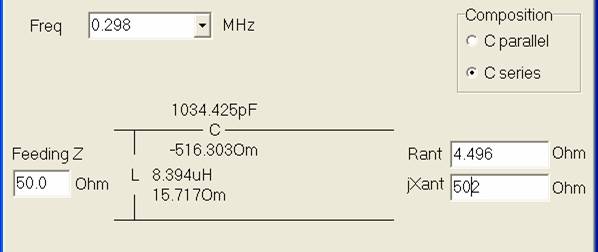

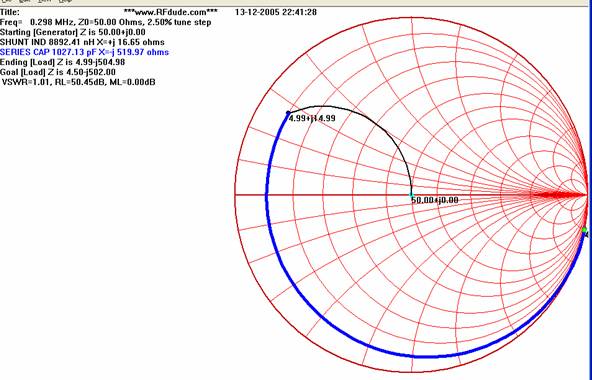

60m med topload 298 Khz(2-Ohm til jord)





Vertical over real ground                    13-12-2005     22:13:39



         --------------- SOURCE DATA ---------------



Frequency = 0,298 MHz



Source 1      Voltage = 16740 V. at -89,49 deg.

              Current = 33,35 A. at 0,0 deg.

              Impedance = 4,496 - J 502 ohms

              Power = 5000 watts

              SWR (50 ohm system) > 100  (450 ohm system) > 100

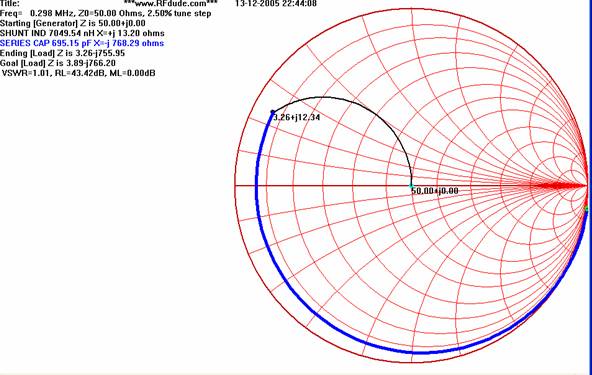

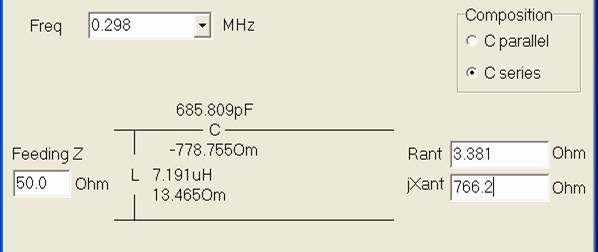

60m uden  topload 298Khz (2-Ohm til jord)





                       EZNEC ver. 4.0



Vertical over real ground                    13-12-2005     22:23:59



         --------------- SOURCE DATA ---------------



Frequency = 0,298 MHz



Source 1      Voltage = 27460 V. at -89,71 deg.

              Current = 35,85 A. at 0,0 deg.

              Impedance = 3,891 - J 766,2 ohms

              Power = 5000 watts

              SWR (50 ohm system) > 100  (450 ohm system) > 100







 EZNEC ver. 4.0

Vertical over real ground 14-12-2005 22:02:25

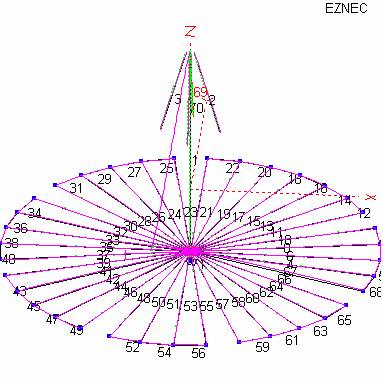

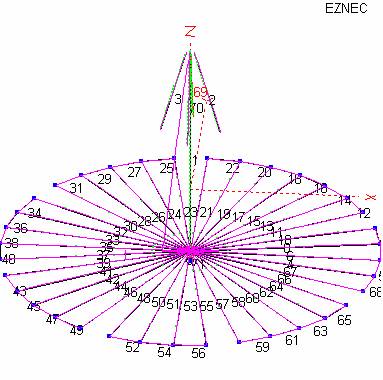

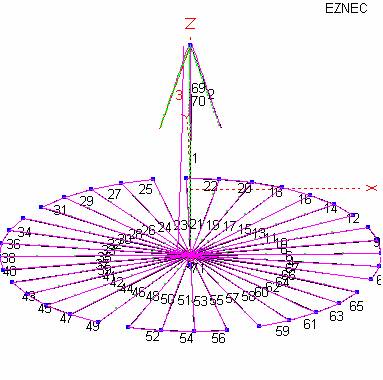

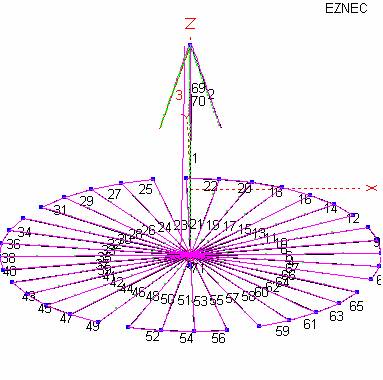

--------------- ANTENNA DESCRIPTION ---------------

Frequency = 0,518 MHz
Wire Loss: Copper -- Resistivity = 1,74E-08 ohm-m, Rel. Perm. = 1

--------------- WIRES ---------------

No. End 1 Coord. (m) End 2 Coord. (m) Dia (mm) Segs Insulation
Conn. X Y Z Conn. X Y Z Diel C Thk(mm)
1 W4E1 0, 0, 3 W2E1 0, 0, 63 300 50 1 0
2 W3E1 0, 0, 63 8, 0, 39 10 20 1 0
3 W69E1 0, 0, 63 -8, 0, 39 10 20 1 0
4 W6E1 0, 0, 3 W5E2 50, 0, 3 10 5 2,26 0
5 W67E2 49,2404,-8,6821, 3 W7E1 50, 0, 3 10 1 2,26 0
6 W8E1 0, 0, 3 W7E2 49,2404,8,68241, 3 10 5 2,26 0
7 W4E2 50, 0, 3 W9E1 49,2404,8,68241, 3 10 1 2,26 0
8 W10E1 0, 0, 3 W9E2 46,9846, 17,101, 3 10 5 2,26 0
9 W6E2 49,2404,8,68241, 3 W8E2 46,9846, 17,101, 3 10 1 2,26 0
10 W11E1 0, 0, 3 W12E1 43,3013, 25, 3 10 5 2,26 0
11 W13E1 0, 0, 3 W12E2 38,3022,32,1394, 3 10 5 2,26 0
12 W10E2 43,3013, 25, 3 W14E1 38,3022,32,1394, 3 10 1 2,26 0
13 W15E1 0, 0, 3 W14E2 32,1394,38,3022, 3 10 5 2,26 0
14 W11E2 38,3022,32,1394, 3 W16E1 32,1394,38,3022, 3 10 1 2,26 0
15 W17E1 0, 0, 3 W16E2 25,43,3013, 3 10 5 2,26 0
16 W13E2 32,1394,38,3022, 3 W18E1 25,43,3013, 3 10 1 2,26 0
17 W19E1 0, 0, 3 W18E2 17,101,46,9846, 3 10 5 2,26 0
18 W15E2 25,43,3013, 3 W20E1 17,101,46,9846, 3 10 1 2,26 0
19 W21E1 0, 0, 3 W20E2 8,68243,49,2404, 3 10 5 2,26 0
20 W17E2 17,101,46,9846, 3 W22E1 8,68243,49,2404, 3 10 1 2,26 0
21 W23E1 0, 0, 3 W22E2 0, 50, 3 10 5 2,26 0
22 W19E2 8,68243,49,2404, 3 W21E2 0, 50, 3 10 1 2,26 0
23 W24E1 0, 0, 3 W25E1 -8,6824,49,2404, 3 10 5 2,26 0
24 W26E1 0, 0, 3 W25E2 -17,101,46,9846, 3 10 5 2,26 0
25 W23E2 -8,6824,49,2404, 3 W27E1 -17,101,46,9846, 3 10 1 2,26 0
26 W28E1 0, 0, 3 W27E2 -25,43,3013, 3 10 5 2,26 0
27 W24E2 -17,101,46,9846, 3 W29E1 -25,43,3013, 3 10 1 2,26 0
28 W30E1 0, 0, 3 W29E2 -32,139,38,3022, 3 10 5 2,26 0
29 W26E2 -25,43,3013, 3 W31E1 -32,139,38,3022, 3 10 1 2,26 0
30 W32E1 0, 0, 3 W31E2 -38,302,32,1394, 3 10 5 2,26 0
31 W28E2 -32,139,38,3022, 3 W30E2 -38,302,32,1394, 3 10 1 2,26 0
32 W33E1 0, 0, 3 W34E1 -43,301, 25, 3 10 5 2,26 0
33 W35E1 0, 0, 3 W34E2 -46,985, 17,101, 3 10 5 2,26 0
34 W32E2 -43,301, 25, 3 W36E1 -46,985, 17,101, 3 10 1 2,26 0
35 W37E1 0, 0, 3 W36E2 -49,24, 8,6824, 3 10 5 2,26 0
36 W33E2 -46,985, 17,101, 3 W38E1 -49,24, 8,6824, 3 10 1 2,26 0
37 W39E1 0, 0, 3 W38E2 -50, 0, 3 10 5 2,26 0
38 W35E2 -49,24, 8,6824, 3 W40E1 -50, 0, 3 10 1 2,26 0
39 W41E1 0, 0, 3 W40E2 -49,24,-8,6824, 3 10 5 2,26 0
40 W37E2 -50, 0, 3 W39E2 -49,24,-8,6824, 3 10 1 2,26 0
41 W42E1 0, 0, 3 W43E1 -46,985,-17,101, 3 10 5 2,26 0
42 W44E1 0, 0, 3 W43E2 -43,301, -25, 3 10 5 2,26 0
43 W41E2 -46,985,-17,101, 3 W45E1 -43,301, -25, 3 10 1 2,26 0
44 W46E1 0, 0, 3 W45E2 -38,302,-32,139, 3 10 5 2,26 0
45 W42E2 -43,301, -25, 3 W47E1 -38,302,-32,139, 3 10 1 2,26 0
46 W48E1 0, 0, 3 W47E2 -32,139,-38,302, 3 10 5 2,26 0
47 W44E2 -38,302,-32,139, 3 W49E1 -32,139,-38,302, 3 10 1 2,26 0
48 W50E1 0, 0, 3 W49E2 -25,-43,301, 3 10 5 2,26 0
49 W46E2 -32,139,-38,302, 3 W48E2 -25,-43,301, 3 10 1 2,26 0
50 W51E1 0, 0, 3 W52E1 -17,101,-46,985, 3 10 5 2,26 0
51 W53E1 0, 0, 3 W52E2 -8,6824, -49,24, 3 10 5 2,26 0
52 W50E2 -17,101,-46,985, 3 W54E1 -8,6824, -49,24, 3 10 1 2,26 0
53 W55E1 0, 0, 3 W54E2 0, -50, 3 10 5 2,26 0
54 W51E2 -8,6824, -49,24, 3 W56E1 0, -50, 3 10 1 2,26 0
55 W57E1 0, 0, 3 W56E2 8,68241, -49,24, 3 10 5 2,26 0
56 W53E2 0, -50, 3 W55E2 8,68241, -49,24, 3 10 1 2,26 0
57 W58E1 0, 0, 3 W59E1 17,101,-46,985, 3 10 5 2,26 0
58 W60E1 0, 0, 3 W59E2 25,-43,301, 3 10 5 2,26 0
59 W57E2 17,101,-46,985, 3 W61E1 25,-43,301, 3 10 1 2,26 0
60 W62E1 0, 0, 3 W61E2 32,1394,-38,302, 3 10 5 2,26 0
61 W58E2 25,-43,301, 3 W63E1 32,1394,-38,302, 3 10 1 2,26 0
62 W64E1 0, 0, 3 W63E2 38,3022,-32,139, 3 10 5 2,26 0
63 W60E2 32,1394,-38,302, 3 W65E1 38,3022,-32,139, 3 10 1 2,26 0
64 W66E1 0, 0, 3 W65E2 43,3013, -25, 3 10 5 2,26 0
65 W62E2 38,3022,-32,139, 3 W64E2 43,3013, -25, 3 10 1 2,26 0
66 W67E1 0, 0, 3 W68E1 46,9846,-17,101, 3 10 2 2,26 0
67 W71E2 0, 0, 3 W68E2 49,2404,-8,6821, 3 10 5 2,26 0
68 W66E2 46,9846,-17,101, 3 W5E1 49,2404,-8,6821, 3 10 1 2,26 0
69 W70E1 0, 0, 63 0, 8, 39 10 20 1 0
70 W1E2 0, 0, 63 0, -8, 39 10 20 1 0
71 GND 0, 0, 0 W1E1 0, 0, 3 300 2 1 0

Total Segments: 338

-------------- SOURCES --------------

No. Specified Pos. Actual Pos. Amplitude Phase Type
Wire # % From E1 % From E1 Seg (V/A) (deg.)
1 1 0,00 1,00 1 1 0 I

-------------- LOADS (RLC Type) --------------

Load Specified Pos. Actual Pos. R L C R Freq Type
Wire # % From E1 % From E1 Seg (ohms) (uH) (pF) (MHz)
1 71 50,00 75,00 2 2 Short Short 0,518 Ser

No transmission lines specified

Ground type is Real, MININEC-Type

--------------- MEDIA ---------------

No. Cond. Diel. Const. Height R Coord.
(S/m) (m) (m)
1 0,0303 20 0 0
